Понеделник, 14 Август 2017 12:47

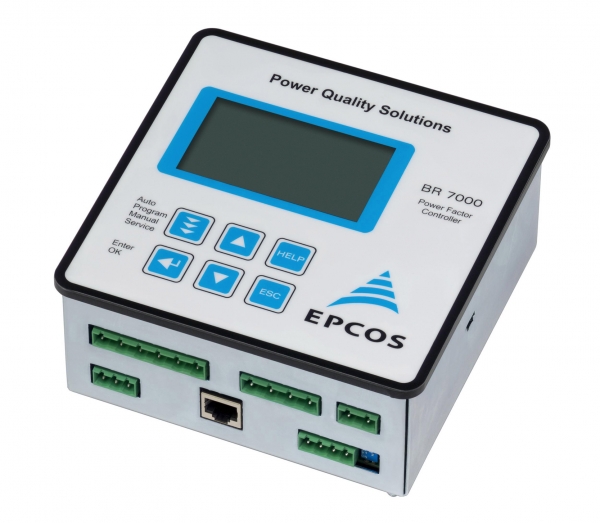

Регулатор на фактора на мощността cosφ серия BR7000

Написана от
Регулатор на фактора на мощността cosφ серия BR7000
Компенсация на реактивна мощност:

Регулатор на cosφ - BR7000

Код за поръчка:

Характеристики:

  • Трифазно измерване и регулиране
  • Превключващи релета, изработени за трифазна или еднофазна компенсация
  • Смесена трифазна и еднофазна компенсация
  • Има възможност да се използва като регулатор реактивна мощност и/или като измервателно устройство
  • Интелигентно контролиране
  • Удобно управляващо меню (на няколко езика)
  • Оптимизирана навигация в менютата, чрез бутон ESCAPE ESC) HELP-бутон, текст за интерактивна помощ (отнася се за отделните менюта)

Характеристики:

  • 3-фазно измерване на всички параметри на мрежата (напрежение, ток, реактивна мощност, активна мощност, пълна мощност, честота, хармоници до 31-ви, температура)
  • Показания и записване на максималните стойности, комутации и време на опериране
  • Показание на дата, време, операция
  • Показание на хармоници, както и стойностите на THD или за всеки хармоник във формата на стълбица
  • Режим на осцилоскоп за графично показание на цялостната осцилация (колебание) вкл. хармоници
  • Показания на измерените стойности - свободно програмируеми (дисплей - редактор)
  • Смяна големината н а шрифта: голям шрифт (max. 3 измерени стойности на дисплея)

Опериране:

  • Графичен дисплей 128 × 64 точки с max. 8 реда
  • Опростен потребителски интерфейс ; няколко езика
  • Самостоятелно обяснено и оптимизирано навигационно меню

Режими на опериране:

  • Автоматично инициализиране
  • Показание на дисплея и автоматично опериране (нормално регулиране)
  • Ръчно опериране
  • Тестово пускане
  • Сервизно опериране
  • Експертен режим

Регулиране:

  • Просто регулиране 3-фазно (3-фазни кондензатори), max. 15 превключващи изхода
  1. За 3-фазно измерване: регулирането става спрямо най-лошия cos φ или средна стойност
  2. За еднофазно измерване: 2 токови входа са допълнително достъпни за измерените токове на кондензатора
  • Еднофазно регулиране: max. 5 превключващи изхода за всяка фаза (3 · 5 превключващи изхода); всяка даза се регулира отделно. Еднофазните кондензатори са включени към неутралата
  • Смесено регулиране : например 3 · 3 еднофазни кондензатора на фаза (L-N) за балансиране и допълнително 6 изхода за нормални 3-фазни кондензатора
  • Самостоятелно регулиране на еднофазни кондензатори L-L (без неутрала)

Съобщения за грешка:

  • Превишаване на напрежение/недостатъчно напрежение/липса на напрежение
  • Превишаване на тока
  • Прекомпенсация / недостатъчна компенсация
  • Хармоници (превишено THD)
  • Превишаване на температурата
  • C-дефект (повреда на кондензатор)
  • Предупреждение за превключващи операции
  • Вътрешно предупредително съобщение със записване на времето
  • 1 реле за аларма
  • 1 свободно програмируемо реле
  • 1 реле за регулиране на вентилатор

Входове:

  • Оперативно напрежение: 110 … 230 V AC ±15 %
  • 3 входа за измервателно напрежение: 30 … 440 V AC (L-N) / 690 V AC (L-L)
  • 3 токови входа: X:1A / X:5A
  • 1 външен вход

Изходи:

  • 3 · 5 релейни изхода (БЕЗ контакт) като превключващи изхода
  • 3 релейни изхода (БЕЗ контакт) за съобщение/аларма/вентилатор
  • 2 независими изолирани интерфейса RS485

Интерфейси:

  • 2 независими, изолирани RS485 интерфейса
    Употреба
    - Като интерфейс за PC с Windows-Software BR7000-софтуер
    - Като системен интерфейс за свързване с други регулатори или разширение със допълнителни системи
    - Като интерфейс за специфична употреба на клиента

Особености:

  • Възможност за регулиране в зависимост от времето, чрез вграден таймер (например може да се контролира необходимият за достигане cosφ спрямо времето)
  • Възможност за настройка на втори параметър
  • Режим на осцилоскоп за графично показание на ток и напрежение – могат да се избират индивидуални фази
  • Показание на хармоници във формата на стълбици (трансформация на Фурие)
  • Бързо програмиране

Аксесоари: BR софтуер за PC

  • Връзка към RS485
  • Възможност за управление на няколко PF-регулатора
  • Удобни анализи на записаните стойности
  • Директна връзка към USB-портовете на PC чрез USB-адаптер
  • Windows XP и по-нагоре

Аксесоари: BR софтуер за PC


Настройка на устройствата и визуализация
PF регулатор BR7000
Показание на дисплея и записване на параметрите на мрежата

Техническа информация

Тип BR7000
Оперативно напрежение 110 ... 230 V AC ±15%, 50/60 Hz
Измервателно напрежение (3-фазно) 3 · 30 … 440 V AC (L-N), 50/60 Hz
Измервателен ток (3-фазен) 3 · X: 5A / X:1A избираемо
Консумирана мощност < 3 VA (с активирани 15 релета)
Чувствителност 50 mA / 10 mA
Превключващи изходи
Релейни изходи за кондензаторни разширения 15 релета, свободно програмируеми за превключване на 1-
или 3-фазни кондензатори
Релета за аларма 1
Програмируеми релета за съобщения 1
Релета за вентилатор 1
Превключваща мощност на релетата 250 V AC, 1000 W
Брой на активните изходи програмируемо
Опериране и показание на дисплея напълно осветен графичен дисплей 128 × 64 пиксела
Езици на менюто D / E / ES / F / RU / TR
Брой на стъпките на регулиране 20
Свободно редактируеми стъпки на регулиране 1 чрез редактор
Регулиране регулиране на всяка фаза (L-N ) и ( L-L)
Режими на опериране 1- фазно: до 3 · 5 еднофазни кондензатори
3- фазно: до 15 трифазни кондензатори
смесен режим: за балансиране и компенсиране
Принцип на регулиране последователно превключване, кръгово превключване,
режим на самостоятелно оптимизирано интелигентно превключване
  4-квадрантно опериране
Автоматично оптимизиране възможно
Измерване на тока вътре в кондензатора възможно
необходим cosφ 0.3 ind ... 0.3 cap регулируем
2-ри необходим cosφ 0.3 ind ... 0.3 cap регулируем
Време на включване избираемо от 1 sec до 20 min
Време на изключване избираемо от 1 sec до 20 min
Време на разреждане избираемо от 1 sec до 20 min
Вътрешен часовник/няколко таймера да
Ръчно опериране да
Фиксирани стъпала/пропускане на стъпала програмируемо
Съобщение за нулево напрежение стандартно
Показания/Функции на дисплея
Показание на параметрите на мрежата
Като реална стойност/в %/като графика		 3- фазни
cos φ, V, I, f, Q, P, S, ΔQ, THD-V, THD-I
Голям дисплей на 3 параметъра на мрежата избор в меню "редактор на дисплея"
Режим осцилоскоп възможно
Точност ток/напрежение: 1%
активна, реактивна, пълна мощност: 2%
Вградена помощна функция зависи от контекста, разясняващ текст
Запаметяваща функция
Запаметяване на максимални стойности
Запаметяване на минимални стойности		 напрежение, ток, активна, реактивна и пълна мощност, температура, THD-V, THD-I,
напрежение
Запаметяване на превключващи операции всеки изход, възможно по отделно пренастройване
Запаметяване на времето на опериране всеки кондензатор, възможно по отделно пренастройване
Запаметяване на грешки грешката се регистрира в разясняващ текст със записано време
Мониторинг на температурата автоматично изключване на стъпки
Обхват на измерване на температурата –30 … 100 °C
Интерфейс 2 независими, изолирани интерфейса
RS485 (MODBUS RTU, системен интерфейс)
Измерване на мрежата-, анализиране- и софтуер за параметризиране за PC, включен в доставката
Външни изходи 230 V AC, изолирани
2. cosφ необходим за достигане чрез външен вход или чрез събитие
Корпус монтиране в табло
DIN 43 700, 144 × 144 × 60 mm
Тегло 1 kg
Оперативна околна температура –20 … +60 °C
Клас на защита според DIN 40 050 отпред: IP54, отзад: IP20
Стандарт за безопасност IEC 61010-1:2001, EN61010-1:2001
Устойчивост на смущения EN50082-1:1995
Устойчивост на ЕМС IEC61000-4-2:8kV
IEC61000-4-4:4kV


Съществена част е опцията за контрол на последователността на свързване от потребителя в допълнение към сериите за интегриран контрол, която позволява регулаторът да се използва във всички мрежи за компенсация.Индикацията на различни фазни параметри, както и запазването на данни от работата на компенсиращото устройство позволяват анализ на  грешките и системен мониторинг.Благодарение на всеобхватните функции на дисплея могат да бъдат заместени няколко аналогови уреда.

Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор

Основни характеристики

  • Дисплей
  1. Широк и мултифункционален LCD дисплей (2х16 символа)
  2. Графичен и буквено-цифров
  3. LCD осветяване
  • Интелигентен контрол
  • Ясно и лесно за работа меню
  • Способност за самостоятелна оптимизация на управлението
  • Функция, позволяваща разглеждане на записаните стойности
  • Четири-квадратно действие
  • Широк измервателен диапазон на напрежението
  • Мощен алармен изход
  • Изобразяване на многобройни системни параметри
  1. Системно напрежение (VAC)
  2. Реактивна мощност (kVar)
  3. Активна мощност (kW)
  4. Честота
  5. Общо хармонично изкривяване на напрежение и ток
  6. Индивидуални хармоници до 19-ти
  7. Мониторинг на индивидуални капацитивни токове
  8. Привидна мощност (kVA)
  9. Привиден ток (A)
  10. Температура (°C)
  11. cosφ в реално време
  12. Зададен cosφ
  13. kVar стойност за достигане на зададения cosφ
  • Програмиране на фиксирани стъпала и възможност за прескачане на отделни изходи
  • 20 предварително програмирани съотношения между стъпалата със самооптимизираща се реакция на превключване
  • Режим на ръчно/автоматично управление
  • RS 232 и системен интерфейс
  • Алармен изход
  1. Недостатъчна компенсация
  2. Прекомпенсация
  3. По-нисък ток
  4. По-висок ток
  5. По-висока температура
  6. Превишение на хармоници
  7. Програмируема прагова стойност
  8. Запазване на информация за вътрешни грешки
  9. Програмиране на 2-ро сигнално реле
  • Записани стойности, които могат да бъдат показани
  1. Брой на включванията на контакторите
  2. Максимално напрежение, U (Vmax)
  3. Максимална реактивна мощност Q (kVar)
  4. Максимална стойност на хармоници
  5. Максимална активна мощност P (kW)
  6. Максимална привидна мощност S (kVA)
  7. Максимална достигната температура (°C)
  8. Време на работа на всички кондензатори
  • Динамична компенсация на фактора на мощността (транзисторни изходи) - тиристорно превключване

Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор.

Технически характеристики

Общи
Тегло
1 кг.
Кутия
144 х 144 х 60мм
Условия на околната среда
Клас на напрежение
III
Степен на замърсяване
2
Работна температура
-10C° ÷ +70C°
Температура на съхранение
-20C° ÷  +75C°
Чувствителност към смущенията
EN55082-2.1995
Указания за безопасност
EN61010-1 03.1994+A2 05.1996 /
IEC1010-1 1990+A1 1992
Положение на монтаж
всяко
Клас на влажност
15% до 95% без конденз
Степен на защита
Лицева част
Задна част

IP54 според IEC529/DIN 40050
IP20 според IEC529/DIN 40050
Действие
Захранващо напрежение
230VAC, 50 и 60Hz
Зададен cosφ
0.8 индуктивен - 0.8 капацитивен
Диапазон  на времето за включване и за разреждане
1 - 12000 секунди
Брой на поредиците на съотношенията на стъпалата
-Превключване в зададена поредица
-Кръгово/линейно/ превключване
-Самооптимизиращ се интелигентен начин на управление
Измерване
Диапазон на измерваното напрежение
30÷300VAC фаза към нула
(50÷525V междуфазно)
Основна честота
50 и 60 Hz
Измерване на ток
/токов трансформатор/
х/1 и х/5А
Минимален работен ток
40 mA
Максимален ток
5.3 A
Време на изключване на кондензаторни групи при отсъствие на измервателно напрежение
<15ms
Превключвателни изходи
Релейни изходи
Брой релета
6 и 12 стъпки
Напрежение на превключване/мощност
max. 250VAC, max. 1000W
Максимална честота на превключване
0.25Hz
Експлоатационен живот
Механична част
>30x10 превключвания
Експлоатационен живот ел. част
>5х10 превключвания
(товар=200VA, cosφ=0.4)
Реле за аларма
6 параметъра
Публикувана в PFC
Продължава...
Петък, 10 Март 2017 12:19

Мълниезащита: мълниезащитни и заземителни инсталации

Написана от

Мълниезащита:

Елементи:

Приложения:

Публикувана в Мълниезащита:
Продължава...
Вторник, 21 Февруари 2017 12:38

Електронни части и компоненти:

Написана от

Електронни части и компоненти:



Продукти:


Алуминий-електролит кондензатори Кондензатори за силова електроника Многослойни керамични кондензатори

Кондензатори за пускане на AC електродвигатели EMI Suppression Capacitors

Кондензатори за коригиране на фактора на мощността Фолийни кондензатори

Автомобилна електроника/Дистанционни Филтри за мобилна комуникация RF модули

Филтри за инфраструктурни системи Филтри за мултимедийни приложения

Сензори за измерване на температура Сензори за ограничаване на температурата Сензори за налягане

Сензори за ниво Сензори за предпазване на двигатели

  Защита по напрежение   Защита по ток   Защита по температура
Цера диоди Ограничители на пускови токове PTC ограничаващи температурата сензори

Керамични супресори за преходно напрежение PTC термистори за телеком Термично управление за LED Drivers

Монолитни варистори PTC термистори за защита от превишаване на ток

Арестери за пренапрежение


PTC термистори за пускане на електродвигатели PTC термистори като елементи за нагряване Многослойни комбинирани пиезо-кристални механизми

PTC термистори за превключватели Превключващи искрови разрядници


Дросели

Индуктори

ЕМС филтри
Дросели за сигнални и информационни линии SMT индуктори Филтри за електромагнитна съвместимост

Дросели за захранващи линии SMT силови индуктори EMC филтри за екранирани стаи

RF дросели Трансформатори за информационни технологии SineFormer

VHF Дросели Предавателни намотки


E/ELP сърцевини PM/P/P и Halves/EP сърцевини и аксесоари Ring/Double-Aperture сърцевини

EFD/EV сърцевини PQ сърцевини и аксесоари RM сърцевини и аксесоари

ER/ETD/EQ сърцевини     U/I сърцевини

Материали

Публикувана в Електронни части и компоненти
Продължава...
Вторник, 31 Януари 2017 17:05

Уреди за измерване параметрите на ел. мрежи:

Написана от

Уреди за измерване параметрите на ел. мрежи:

Мрежови анализатори / мултиметри:

Elnet VА

Elnet VA

Уред за измерване на напрежение и ток в ел. мрежите. LCD дисплей с подсветка. За монтаж на вратата на ел. табло - 96X96 mm.

Vip multimeter

VIP MultiMeter

Мрежов анализатор за измерване на основни ел. параметри - ток, напрежение, честота, мощност, фактор на мощността. LCD дисплей с подсветка.

Elnet LTE

ElNet-LTE

Elnet LT Color

ElNet-LT

Мрежов анализатор с графичен цветен дисплей за измерване на всички ел. параметри и качеството на мощността. Комуникация по RS485 и TCP/IP (Опция).

Elnet GR

ElNet GR

Elnet PQ | EN50160

ElNet PQ | EN50160

Мощен Powermeter и Анализатор качеството на мощността с цветен графичен дисплей. Измерва всички ел. параметри и анализ на хармониците, съгласно EN50160. Съхранява данните в собствена памет за 2 години. Комуникация по TCP/IP и RS485. Монтаж: на вратата на ел. табло или на DIN шина.

Електромери:

Електромер Elnet Picо

ElNet-Pico

Компактен уред за измерване на електроенергия и електрическите параметри. LCD дисплей; Комуникация по RS485

Многоканален електромер Elnet MC

Многоканален електромер ElNet MC

Многоканален електромер, обединяващ в един уред 12 броя 3-фазни или 36 монофазни електромера. Цветен графичен дисплей. Комуникация: RS485 и TCP/IP

Софтуер:

Software Elnet logger

Софтуер ELNet Logger

Безплатен и лесен за употреба софтуерен пакет за мониторинг и съхранение на информацията от мрежовите анализатори. Графично показание на трендовете, показание измерванията в реално време.

Software Elnetweb

Софтуер ElnetWeb

Уеб базиран софтуер за мониторинг на енергията, следене измерените показания в реално време, събития, създаване на трендове. Създаване на доклади, съгласно стандарта EN50160 за Анализатора ELNet PQ.

Software Elnetweb

Софтуер за следене работата на компенсационните реактори

специализиран софтуер, предназначен да следи работата на компенсационните (шунтовите) реактори.

Услуги:

системи за енергиен мениджмънт

Изграждане на системи за енергиен мениджмънт

Фирма СТИМАР предлага изграждане на системи за енергиен мениджмънт

Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:31

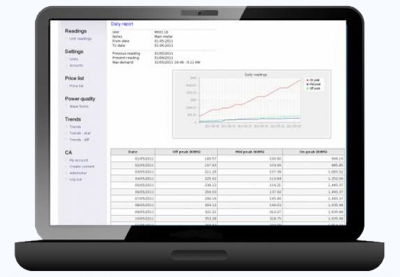

Софтуер ElnetWeb

Написана от
Софтуер ElnetWeb
Уреди за измерване параметрите на ел. мрежи

Софтуер ElnetWeb

Общи сведения:

Софтуерът ElNetWeb е важна част от една система за контролно мерене, както и анализ качеството на електроенергията. Софтуерът е предназначен да изтегля и съхранява измерените параметри от уредите, инсталирани в ел. мрежата, като в последствие посредством простия за употреба интерфейс тази информация може да бъде анализирана от потребителя.

Някои от качествата на ElnetWeb:

  • Изключително лесна инсталация - чрез стартиране само на един файл
  • Съвместим с операционна система Windows XP или Windows 7
  • Многоезичен интерфейс - вече и на Български език
  • Вход чрез потребителско име и парола, като по този начин се предотвратява достъп на нежелани лица

Начален екран потребителски вход

Начален екран logged in

Изготвяне на Отчети:

Фактуриране:

Потребителите могат лесно да изготвят отчет за сметките за определен период от време, който ще представи консумираната енергия и цената и

  • Лесен избор на датите
  • Графично сравнение на сметките, спрямо предишни години
  • Възможност за запис в PDF файл
  • Принтиране

Отчети за консумираната енергия:

  • Избор между Дневен, Месечен, Годишен отчет
    1. Дневен - подробен отчет за консумираната енергия на ден и за тарифа, включително графично изобразяване, което позволява лесно да се установи промяната на консумацията
    2. Месечен – отчет от дата до дата, включително графично изобразяване на консумацията, което онагледява разликата в консумираната енергия между тарифите
    3. Годишен – за цялата година, включително графика на консумацията, чрез която лесно се прави сравнение между консумираната енергия за всеки месец през цялата година
  • Възможност за отчет на консумацията по фази
  • Показване на консумираната енергия по тарифи
  • Оцветяване в друг цвят на редовете, в които консумацията е значително различваща се от останалите
  • Възможност за запис в PDF файл
  • Принтиране

Екран Консумация

Дневен отчет

Месечен отчет

Годишен отчет

Данни в реално време:

Софтуерът има възможност да показва измерените данни от уредите.

Екран реално време

Данни в реално време

Показание на Енергия

Състояние на уредите

Ток и Напрежение

Качество на мощността

Хармоници по ток синусоидална форма

Хармоници по напрежение стълбица

Хармоници по ток стълбица

Графично представяне на измерените данни:

Софтуерът позволява мониторинг на уредите и съхраняване на измерените данни в графичеи и табличен вид.

Графични показания

  • Възможност за графично и таблично представяне на 21 параметъра, които могат да бъдат променяни, съгласно изискванията на клиента
  • Възможност за принтиране на графиките и таблиците
  • Запис на данните в SCV файл. Той се отваря с EXCEL и потребителят може да обработвате съхранените данни, съгласно своите изисквания

Екран Графики

Графично представяне

Таблично представяне

CSV файл

Качество на мощността (Възможно с уред ElNet-PQ):

Софтуерът дава възможност за мониторинг качеството на мощността, запис на събития, както и тяхното показване.

EN 50160 Отчет

За желаните от потребителя дати и устройства, той може лесно да създаде отчети, които ще представят резултати от тестове, съгласно стандарта EN50160.

Wave Forms

Показание на всички записани събития от EN50160

Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:30

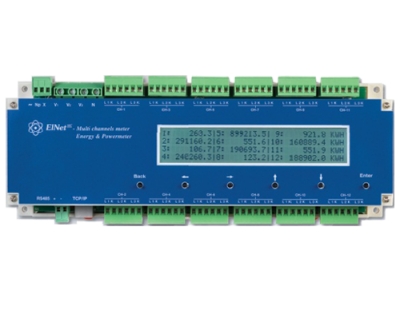

Многоканални електромери тип Elnet-MC

Написана от
Многоканални електромери тип Elnet-MC
Уреди за измерване параметрите на ел. мрежи

Многоканални електромери
тип Elnet-MC

Общи сведения:

Многоканалните електромери ElLNet-MC са специално разработени да измерват електрическите параметри както в еднофазни, така и в трифазни електрически мрежи.

Те обединяват в един единствен уред до 12 трифазни или до 36 еднофазни електромера.

Многоканалните уреди ELNet MC имат възможност за съхранение на данните за електроенергията и поддържат стандартни комуникационни протоколи с просто интегриране в BMS системи (Building Management Systems).

Опции:

Уредът се предлага в три разновидности, взависимост от каналите - броят електромери, които се обединяват в един уред:

Тип Описание
MC 2 Трифазни канали: До 2 броя ИЛИ
Еднофазни канали: До 6 броя
MC 8 Трифазни канали: До 8 броя ИЛИ
Еднофазни канали: До 24 броя
MC 12 Трифазни канали: До 12 броя ИЛИ
Еднофазни канали: До 36 броя

Основни характеристики:

  • Обидинява в едно до 12 трифазни или до 36 еднофазни електромера
  • Като допълнителна опция се предлагат до 36 Цифрови входа
  • Способност за измерване на Активна, Реактивна и Пълна мощност
  • Възможност за визуализация на необходимите параметри: напрежение, ток, честота, както и фактор на мощността
  • Измерванията стават с клас на точност 0.2%.
  • 1,600 samples per cycle.
  • Лесно и пълно внедряване в BMS системи
  • Уредът разполага с памет, способна да съхрани данни за енергията на всеки канал до 4 месеца
  • Лесно за употреба интуитивно меню
  • Възможност за избор между няколко езика
  • Поддържа стандартни ModBus комуникационни протоколи (RTU, TCP/IP)
  • Също и BacNet (MS/TP, TCP/IP)
  • Връзка към компютър посредством Ethernet (TCP/IP) и RS-485 портове.
  • LCD дисплей: 128 X 64
  • Изключително лесен за монтаж– Дин Шина.

Технически характеристики:

Технически характеристики:
Мощностни изисквания 85-250VAC/DC, 60/50Hz, 11VA
Размери 110х300х60мм (ВхШхД)
Ограничения за измерване 6A, 700VAC
Дисплей 128 X 64 LCD
Тегло 1,250гр.
Условия на работа -20 до +70С, 0-95 RH%
Обхват на измерване:
Напрежение 0-650 VAC
Напрежение с напреженов трансформатор до 999999999 kV
Ток с токов трансформатор до 999999999 kA
Макс. входно напрежение 1000 V
Макс. входен ток 6А
Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:30

ElNet - GR

Написана от
ElNet - GR
Уреди за измерване параметрите на ел. мрежи

ElNet - GR

Общи сведения:

Мрежовият анализатор ElNet GR е един компактен, мултифункционален, трифазен мултиметър, специално разработен да посрещне строгите нужди на ел. и енергийното измерване във всякаква малка или голяма електрическа инсталация.

ElNet GR притежава способност за запазване на информация, запазване на събития и поддържа всички стандартни комуникационни протоколи с проста интеграция в автоматизирани системи за управление.

Това е един незаменим инструмент за строителните инженери, тъй като помага за ефективното използване на електроенергия, чрез показването на фактора на мощността, максимални и минимални стойности на параметрите, ток в неутралата и до 64-ти хармоник.

Основни характеристики:

  • Мултифункционален трифазен енергиен мултиметър
  • Измервани мощности: Активна, реактивна, пълна
  • Измерване качеството на мощността и неизправности, отпадане на напреженията и запис на пикове
  • Показва напрежение, ток, честота, ток в неутралата и фактора на мощността
  • Пълно интегриране в автоматизирани системи за управление
  • Вградена флаш памет, способна да запази данни за електроенергията до 2 години
  • Лесни за опериране мултиезични менюта
  • Защитено с парола меню за настройки
  • Вграден порт за комуникация RS232/485
  • Вграден EtherNet 10BaseT комуникационен порт
  • Поддържа порт за комуникация ModBus и ModBus/TCP
  • Модерен 160х128 LCD екран
  • Възможност за проверка на фазовата последователност
  • Показва до 64-ти хармоник във форма на вълна, стълбовиден вид или като таблица
  • THD, TDD, K-фактор
  • Сравнение на информация седмично/месечно/годишно
  • Просто инсталиране
  • Лесно опериране

Екрани:

Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:29

VIP мултиметър

Написана от
VIP мултиметър
Уреди за измерване параметрите на ел. мрежи

VIP мултиметър

Общи сведения:

VIP е високотехнологичен мултиметър, специално разработен да замени старите механични волтметри и амперметри, използвани в електрическите табла да извършват електрически измервания.

VIP мултиметърът е оптималното решение за измерване в електрически табла стойности като напрежение, ток, мощност и фактор на мощността.

VIP мултиметърът може да се използва в обществени и търговски сгради, болници, хотели, промишлени заводи и т.н.

Основни характеристики:

  • Трифазен мултиметър
  • Измерва напрежение, ток, честота, мощност и фактор на мощността
  • Записване на пикови стойности
  • Точност - 0.5% при номинален режим
  • Лесен за опериране
  • Възможност за заключване
  • Лесен за инсталиране - в ел. табло
  • Международни стандарти:
    EN62052-11, EN62053-22, EN62053-23, CE, UL61010, EN61000-3-2, EN61000-3-3
  • Евтин, намалени са оскъпяванията за инсталиране
  • Реле за липса на напрежение и фазова подредба:
    Когато напрежението е правилно (над 50 Vac, може да се регулира) и фазовата подредба е правилна, релето за индикация е затворено. Максималният ток, може да преминава през релето е 150ma, което е достатъчно за превключва стандартно управляващо реле.
  • LCD дисплей
  • LED индикатор за наличие на напрежение:
    За лесно установяване дали има напрежение във фазите, уредът е снабден със светодиоди, които св включват при наличие на напрежение във фазовите връзи над 50 Vac

Екрани:


Технически данни:

Вижте повече относно Техническите характеристики на уреда:

Параметър Описание
Мощностни изисквания 90 - 250 Vac или 110 - 280 Vdc ; 60/50 Hz ; 8VA
Размери 96 х 96 х 80 мм (ВхШхД)
Тегло 450 грама
Условия на работа -20 до +70 ºC, 0-95 RH%
Обхват на измерване:
Напрежение 0 - 320 Vac
Напрежение с напреженов трансформатор до 999 kV
Ток с токов трансформатор до 999 kA
Макс. входно напрежение 1000 V
Макс. входен ток 6 А
Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:28

Elnet - LT Color

Написана от
Elnet - LT Color
Уреди за измерване параметрите на ел. мрежи

Elnet LT Color - Трифазен Енергиен Анализатор

Общи сведения:

Мултиметърът ElNet - LT Color RS485 и / или TCP/IP е един компактен, мултифункционален, трифазен мултиметър, специално разработен да посрещне строгите нужди на ел. и енергийното измерване във всяка една електрическа инсталация.

ElNet-LT притежава способност за запазване на информация и поддържа стандартни комуникационни протоколи с проста интеграция в автоматизирани системи за управление.

Това е един незаменим инструмент за строителните инженери, тъй като помага за ефективното използване на електроенергия, чрез показването на фактора на мощността, максимални и минимални стойности на параметрите, ток в неутралата и до 64-ти хармоник.

Основни характеристики:

  • Мултифункционален трифазен енергиен мултиметър
  • Измервани мощности: Активна, реактивна, пълна мощност
  • Измерване качеството на мощността и неизправности
  • Показва напрежение, ток, честота, ток в неутралата и фактора на мощността
  • Пълно интегриране в автоматизирани системи за управление
  • Вградена памет, способна да запази данни за дневната електроенергия до 6 месеца
  • Прости мултиезични менюта
  • Вграден порт за комуникация RS485 (Ethernet - опция)
  • Поддържа порт за комуникация ModBus
  • Модерен 320х240 пиксела LCD дисплей с висока резолюция
  • Показва до 64-ти хармоник във форма на вълна или графика
  • Просто инсталиране - монтаж в ел. табло
  • Лесно опериране

Видео представяне:

Екрани:





Измерване Параметри Comm L1 L2 L3 N Max Min

Основни
Линейно напрежение V1-n, V2-n, V3-n
Фазно напрежение V1-2, V2-3, V3-1
Линеен ток I1-n, I2-n, I3-n
Честота Hz
Мощност
Активна, [W] P1, P2, P3
Пълна, [VA] S1, S2, S3
Реактивна, [VAr] Q1, Q2, Q3
Фактор на мощността Pf
Хармоници
THD по напрежение THD
THD по ток THD
Хармоници по напрежение
Хармоници по ток
Консумация
Активна, [W] P1, P2, P3
Пълна, [VA] S1, S2, S3
Графичен дисплей
Ток
Напрежение
Хармоници по ток
Хармоници по напрежение
Енергия
Активна енергия, [Wh] Ват час
Пълна енергия, [VAh] VA час
Реактивна енергия, [VARh] VAR час



Мощностни изисквания 16-300VAC/DC, 60/50Hz, 5VA
Размери 96х96х80мм (ВхШхД)
Ограничения за измерване 6A, 700VAC
Условия на работа -20 до +50С, 0-90 RH%
до 50A, 1000V
Дисплей 128x64 пиксела

Изтеглете:

Компенсация на реактивна мощност

Техническа информация за уреда

  • - Разгледайте пълната техническа информация на уреда

Изтегляне

Компенсация на реактивна мощност

Elnet comm

  • - Ръководство за начините за комуникация с уреда Elnet LT през RS485 или TCP/IP, както и списък с регистрите за комуникация

Изтегли

Компенсация на реактивна мощност

Каталог на измервателните уреди, които предлагаме

  • - Изтеглете каталог на уредите за измерване, които фирма СТИМАР 1 ЕООД предлага.

Изтегли

Публикувана в Уреди за измерване параметрите на ел. мрежи
Продължава...
Вторник, 31 Януари 2017 15:19

Разрядни реактори

Написана от
Разрядни реактори
Компенсация на реактивна мощност:

Разрядни реактори:

Код за поръчка: B44066E9900S001

Общи сведения

Загубите в разрядните реактори са значително по-ниски от загубите в разрядните резистори. Разрядните реактори удволетворяват изискванията за постоянно включени разрядни устройства и за кратко време на разреждане (няколко секунди).

Основни характеристики

  • Бързо разреждане с цел бързо повторно включване на кондензаторното стъпало
  • Намалени загуби
  • Удължаване живота на главните контакти
  • Удароустойчива кутия, монтираща се на дин шина

Технически данни



Параметър Номинални данни

Тегло 0.5 кг
Размери 90мм х 45мм х 59мм
Напрежение

230 до 525 V
Честота 50, 60 Hz
Съпротивление 4900Ω
Време на разреждане

230V                     до 25kVar <10s
                               до 50kVar <20s
                               до 100kVar <40s

400V...525V         до 25kVar <5s
                               до 50kVar <10s
                               до 100kVar<20s
Загуби на мощност <1.8W
Температурен клас ta = 40°C/B
Диаметър на проводника 0.75 ... 2 x 2.5 mm2
Клеми Усилие: 0.5 Nm
Местоположение на инсталиране Вътрешно
Степен на защита IP40
Околна температура -25 ... +55 °C
Охлаждане Естествено



Размери

Размери на разрядните реактори
Публикувана в PFC
Продължава...
Страница 3 от 4
