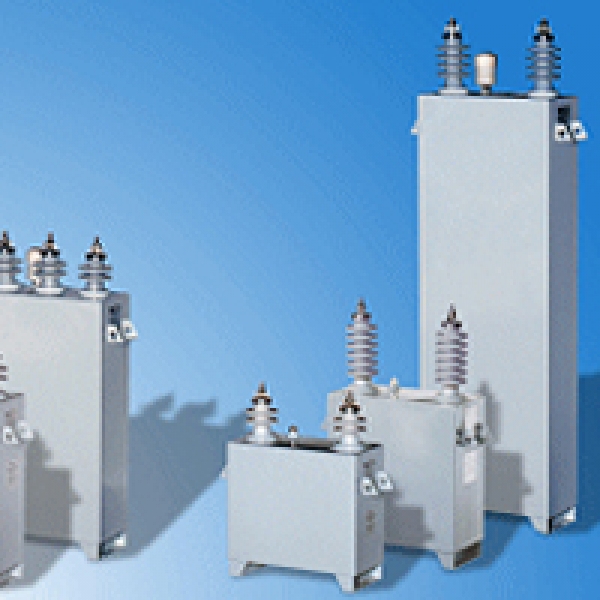

Високоволтови кондензатори за корекция фактора на мощността, несъдържащи ПХБ:
Приложение
Кондензаторитe KLV са разработени за компенсация на реактивни мощности в мрежите на електроснабдителните и промишлени предприятитя за средно напрежение. Кондензаторите са изпълнени по all-film технология: електроди - лентово алуминиево фолио, диелектрик от полипропилен импрегнирани с екологично безопасна течност, (несъдържаща полихлорбифенил -NON PCB). Конструктивно са изпълнени с еднотипни секции, които в зависимост от необходимата кондензаторна мощност и напрежение се съединяват последователно, паралелно или смесено. Включването на паралелните секции става чрез стопяеми вложки (тънък меден проводник), който ги изключва, в случай на пробив. Голямото количество на секции на един пакет, обезпечава незначителна загуба на капацитет, след изключването на някоя от секциите. Пакетите се разполагат в правоъгълна кутия от боядисана с подходящ цвят ламарина. От горната част на корпуса изводите са оформени с проходни порцеланови изолатори със стандартна резба M12.
Използваните в кондензаторите KLV удължени електроди във вид на фолио, обезпечават ефективно топлоотдаване извън активните части на секциите. С това се постига устойчивост на кондензатора към продължително претоварване.
по ток - 1.3 In
по напрежение - 1.1 Un
по мощност - 1.35 Qn
Кондензаторите се произвеждат в както в еднофазно (снимка 1-2, табл.2-4), така и в трифазни изпълнения. При необходимост от включване на напрежение, по-голямо от номиналното, отделните кондензатори се събират в секции. Допуска се както хоризонтален, така и вертикален монтаж.
Разреждащи резистори
В съответствие със стандарта IEC 60871, кондензаторите KLV могат да бъдат оборудвани с вградени вътрешно разрядни резистори, които при изключен кондензатор, снижават напрежението до 75 V за 10 мин. (по поръчка до 50 V за 5мин).
Защита на кондензатора
Вградени предпазители се монтират по изискване на потребителя. Възможна е комплектация с вградено в корпуса на кондензатора реле за налягане, сработващо при повишено вътрешно налягане повече от 0.5 kPa.
Таблица 1: Основни технически характеристики на високоволтовите кондензатори KLV, производство на "Iskra Kondenzatorji d.d", стандарти IEC 60871-1:1997, VDE 0560, ANSI/IEEE 18:1992, NEMA CP-1:1988
| Параметър: | Номинални данни: | ||
|---|---|---|---|
| Номинално напрежение, Uном: |
До 12 kV |
||
| Номинална реактивна мощност, Qном: | От 50 до 400 kVar | ||
| Работна честота, fном: | 50, 60 Hz | ||
| Допустимо отклонение от номиналния капацитет, Cном: | -5/+10% (по-малък допуск - при поръчка) | ||
| Собствени загуби в кондензатора: | 0.15 W/kVar | ||
| Стандартно ниво на изолация: | 1,2-12-17,5-24 kV | ||
| Работна температура: | -25/+50, съгласно IEC 60871-1 | ||
|
Таблица 2: Еднофазни кондензатори KLV, честота 50 Hz (стандартно изпълнение):
| Un, [V] | Qn, [kVar] |
Ниво на изолация, [kV/kVp]
|
In, [A]
|
Cn, [µF]
|
A, B, C, D [mm]
|
Тегло, [кг]
|
Забел.
|
|---|---|---|---|---|---|---|---|
|
3640
|
50
|
28/75
|
13,7
|
12,01
|
135-185-120-200
|
15
|
-
|
|
3640
|
100
|
28/75
|
27,5
|
24,02
|
135-290-120-200
|
22
|
-
|
|
3640
|
150
|
28/75
|
41,2
|
36,04
|
135-400(440*)-200-200
|
29(32*)
|
1)
|
|
3640
|
200
|
28/75
|
54,9
|
48,05
|
135-500(560*)-200-200
|
37(40*)
|
1)
|
|
3640
|
250
|
28/75
|
68,7
|
60,06
|
135-610(680*)-200-200
|
46(48*)
|
1)
|
|
3640
|
300
|
28/75
|
82,4
|
72,07
|
135-740(800*)-200-200
|
52(56*)
|
1)
|
|
3640
|
400
|
28/75
|
103,0
|
90,09
|
135(145*)-940(950*)-200-200
|
66(71*)
|
1)
|
|
6060
|
50
|
28/75
|
8,3
|
4,33
|
135-200-120-200
|
16
|
-
|
|
6060
|
100
|
28/75
|
16,5
|
8,67
|
135-310-120-200
|
23
|
-
|
|
6060
|
150
|
28/75
|
24,8
|
13,00
|
135-415(460*)-200-200
|
30(33*)
|
1)
|
|
6060
|
200
|
28/75
|
33,0
|
17,34
|
135-540(590*)-200-200
|
39(42*)
|
1)
|
|
6060
|
250
|
28/75
|
41,3
|
21,67
|
135-660(710*)-200-200
|
47(50*)
|
1)
|
|
6060
|
300
|
28/75
|
49,5
|
26,00
|
135-780(840*)-200-200
|
55(59*)
|
1)
|
|
6060
|
400
|
28/75
|
66,0
|
34,67
|
145-(1000*)-200-200
|
(75*)
|
1)
|
|
6930
|
50
|
28/75
|
7,2
|
3,31
|
135-200-120-200
|
16
|
-
|
|
6930
|
100
|
28/75
|
14,4
|
6,63
|
135-310-120-200
|
23
|
-
|
|
6930
|
150
|
28/75
|
21,6
|
9,94
|
135-415(460*)-200-200
|
30(33*)
|
1)
|
|
6930
|
200
|
28/75
|
28,9
|
13,26
|
135-540(590*)-200-200
|
39(42*)
|
1)
|
|
6930
|
250
|
28/75
|
36,1
|
16,57
|
135-660(710*)-200-200
|
47(50*)
|
1)
|
|
6930
|
300
|
28/75
|
43,3
|
19,88
|
135-780(840*)-200-200
|
55(59*)
|
1)
|
|
6930
|
400
|
28/75
|
57,7
|
26,51
|
145-(1000*)-200-200
|
(75*)
|
1)
|
|
10100
|
50
|
38/95
|
5,0
|
1,56
|
135-200-120-225
|
16
|
-
|
|
10100
|
100
|
38/95
|
9,9
|
3,12
|
135-310-120-225
|
23
|
-
|
|
10100
|
150
|
38/95
|
14,9
|
4,68
|
135-415-200-225
|
30
|
-
|
|
10100
|
200
|
38/95
|
19,8
|
6,24
|
135-540-200-225
|
39
|
-
|
|
10100
|
250
|
38/95
|
24,8
|
7,80
|
135-660(710*)-200-225
|
47(50*)
|
1)
|
|
10100
|
300
|
38/95
|
29,7
|
9,36
|
135-780(840*)-200-225
|
55(59*)
|
1)
|
|
10100
|
400
|
38/95
|
39,6
|
12,48
|
145-(1000*)-200-225
|
(75*)
|
1)
|
Таблица 3: Трифазни кондензатори KLV, честота 50 Hz (стандартно изпълнение):
| Un, [V] | Qn, [kVar] |
Ниво на изолация, [kV/kVp]
|
In, [A]
|
Cn, [µF]
|
A, B, [mm]
|
Тегло, [кг]
|
Забел.
|
|---|---|---|---|---|---|---|---|
|
3300
|
50
|
20/60
|
3×8,7
|
3×7,31
|
145-180
|
16
|
2
|
|
3330
|
100
|
20/60
|
3×17,5
|
3×14,61
|
145-275
|
23
|
2
|
|
3330
|
150
|
20/60
|
3×26,2
|
3×21,92
|
145-370
|
30
|
2
|
|
3330
|
200
|
20/60
|
3×35,0
|
3×29,23
|
145-470
|
37
|
2
|
|
3330
|
250
|
20/60
|
3×43,7
|
3×36,54
|
145-570
|
44
|
2
|
|
3330
|
300
|
20/60
|
3×52,5
|
3×43,84
|
145-670
|
51
|
2
|
|
3330
|
360
|
20/60
|
3×63,0
|
3×52,61
|
145-800
|
61
|
2
|
|
3330
|
400
|
20/60
|
3×70,0
|
3×58,46
|
145-870
|
66
|
2
|
|
6600
|
50
|
20/60
|
3×4,4
|
3×1,83
|
145-180
|
16
|
2
|
|
6600
|
100
|
20/60
|
3×8,7
|
3×3,65
|
145-275
|
23
|
2
|
|
6600
|
150
|
20/60
|
3×13,1
|
3×5,48
|
145-370
|
30
|
2
|
|
6600
|
200
|
20/60
|
3×17,5
|
3×7,31
|
145-470
|
37
|
2
|
|
6600
|
250
|
20/60
|
3×21,9
|
3×9,13
|
145-570
|
44
|
2
|
|
6600
|
300
|
20/60
|
3×26,2
|
3×10,96
|
145-670
|
51
|
2
|
|
6600
|
360
|
20/60
|
3×31,5
|
3×13,15
|
145-800
|
61
|
2
|
|
6600
|
400
|
20/60
|
3×35,0
|
3×14,61
|
145-870
|
66
|
2
|
|
11000
|
100
|
28/75
|
3×5,2
|
3×1,32
|
145-275
|
26
|
3
|
|
11000
|
150
|
28/75
|
3×7,6
|
3×1,97
|
145-370
|
33
|
3
|
|
11000
|
200
|
28/75
|
3×10,5
|
3×2,63
|
145-470
|
40
|
3
|
|
11000
|
250
|
28/75
|
3×13,1
|
3×3,29
|
145-570
|
48
|
3
|
|
11000
|
300
|
28/75
|
3×15,7
|
3×3,95
|
145-670
|
55
|
3
|
|
11000
|
400
|
28/75
|
3×21,0
|
3×5,26
|
145-870
|
66
|
3
|

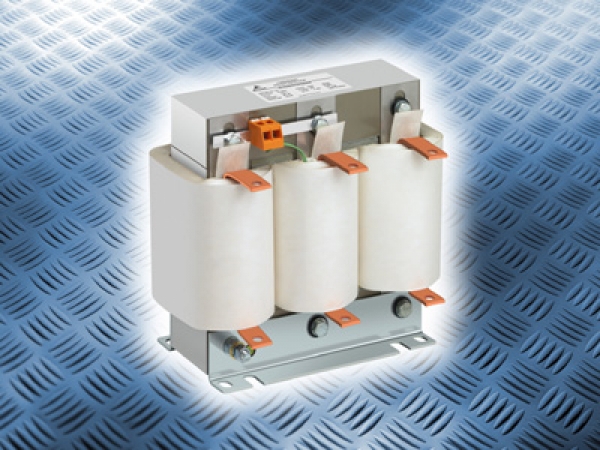

Антирезонансни трифазни филтриращи реактори
Общи сведения
Нарасналата употреба на устройства на силовата електроника/задвижващи устройства, UPS устройства и др./, които генерират нелинейни токове влияят на електрическата мрежа и я замърсяват с хармоници.
Резонансният феномен може да се избегне чрез последователно свързване на кондензаторите с филтриращи реактори.
Разстроените филтрирани системи се оразмеряват така, че собствената им резонансна честота е под най-ниския хармоник на мрежата. Разстроената филтърна система за коригиране фактора на мощността е изцяло индуктивна по отношение на хармониците над тази честота. За 50Hz мрежова честота, разстроената филтрирана система е чисто капацитивна, коригирайки по този начин реактивната енергия.
Основни характеристики
- Висока устойчивост спрямо хармоници
- Изключително ниски загуби
- Безшумен
- Опростен монтаж
- Дълъг експлоатационен живот
- Температурна защита/нормално затворен контакт/
Технически характеристики
| Параметър: | Номинални данни: |
|---|---|
| Номинално напрежение, Uном | 400, 440, 480 V AC |
| Честота | 50, 60 Hz |
| Изходяща мощност | 5 … 100 kVar (други мощности по заявка) |
| Хармоници | 5.67%, 7%, 14% |
| Охлаждане | Естествено |
| Околна температура | 40 °C |
| Ограждение | IP00 |
| Мощност | Δ Капацитет | Индуктивност | Загуби | Тегло | Код за поръчка |
|---|---|---|---|---|---|
| kVar | 3 · μF | mH | W | кг | |
| За V = 400 V, f = 50 Hz, p = 5.67% (fr = 210 Hz) | |||||
|
10
|
62
|
3.06
|
64
|
6.4
|
B44066D5010S400
|
|
12.5
|
78
|
2.45
|
89
|
8.4
|
B44066D5012S400
|
|
20
|
125
|
1.53
|
100
|
13
|
B44066D5020S400
|
|
25
|
156
|
1.22
|
130
|
17
|
B44066D5025S400
|
|
40
|
250
|
0.765
|
220
|
23
|
B44066D5040S400
|
|
50
|
312
|
0.612
|
290
|
31
|
B44066D5050S400
|
|
75
|
496
|
0.408
|
280
|
35
|
B44066D5075S400
|
|
100
|
625
|
0.306
|
390
|
47
|
B44066D5100S400
|
|
V = 400 V, f = 50 Hz, p = 7% (fr = 189 Hz)
|
|||||
|
10
|
61
|
3.83
|
73
|
5.9
|
B44066D7010S400
|
|
12.5
|
77
|
3.07
|
87
|
8.1
|
B44066D7012S400
|
|
20
|
123
|
1.92
|
100
|
12
|
B44066D7020S400
|
|
25
|
154
|
1.53
|
120
|
16
|
B44066D7025S400
|
|
40
|
246
|
0.958
|
210
|
23
|
B44066D7040S400
|
|
50
|
308
|
0.766
|
210
|
24
|
B44066D7050S400
|
|
75
|
462
|
0.511
|
267
|
32
|
B44066D7075S400
|
|
100
|
617
|
0.383
|
370
|
46
|
B44066D7100S400
|
|
V = 400 V, f = 50 Hz, p = 14% (fr = 135 Hz)
|
|||||
|
10
|
57
|
8.23
|
87
|
9.4
|
B44066D1410S400
|
|
12.5
|
71
|
6.63
|
100
|
12
|
B44066D1412S400
|
|
20
|
114
|
4.14
|
120
|
18
|
B44066D1420S400
|
|
25
|
142
|
3.32
|
210
|
25
|
B44066D1425S400
|
|
40
|
228
|
2.07
|
220
|
32
|
B44066D1440S400
|
|
50
|
285
|
1.66
|
340
|
34
|
B44066D1450S400
|
|
75
|
427
|
1.1
|
330
|
52
|
B44066D1475S400
|
|
100
|
570
|
0.829
|
450
|
62
|
B44066D1499S400
|
|
V = 440 V, f = 50 Hz, p = 5.67% (fr = 210 Hz)
|
|||||
|
10
|
51
|
3.7
|
74
|
7
|
B44066D5010S440
|
|
12.5
|
64
|
2.96
|
88
|
9
|
B44066D5012S440
|
|
25
|
129
|
1.48
|
130
|
16.5
|
B44066D5025S440
|
|
50
|
258
|
0.74
|
230
|
25
|
B44066D5050S440
|
|
75
|
387
|
0.49
|
260
|
36
|
B44066D5075S440
|
|
100
|
517
|
0.37
|
340
|
50
|
B44066D5100S440
|
|
V = 440 V, f = 50 Hz, p = 7% (fr = 189 Hz)
|
|||||
|
10
|
50
|
4.64
|
71
|
6.5
|
B44066D7010S440
|
|
12.5
|
63
|
3.71
|
85
|
8.5
|
B44066D7012S440
|
|
25
|
127
|
1.86
|
105
|
17
|
B44066D7025S440
|
|
50
|
254
|
0.93
|
210
|
25
|
B44066D7050S440
|
|
75
|
382
|
0.618
|
250
|
35
|
B44066D7075S440
|
|
100
|
509
|
0.464
|
370
|
47
|
B44066D7100S440
|
|
V = 440 V, f = 50 Hz, p = 14% (fr = 135 Hz)
|
|||||
|
10
|
47
|
10
|
87
|
10
|
B44066D1410S440
|
|
12.5
|
58
|
8.03
|
95
|
13
|
B44066D1412S440
|
|
25
|
117
|
4
|
130
|
26
|
B44066D1425S440
|
|
50
|
235
|
2.12
|
260
|
40
|
B44066D1450S440
|
|
75
|
353
|
1.34
|
350
|
52
|
B44066D1475S440
|
|
100
|
471
|
1
|
440
|
66
|
B44066D1499S440
|
|
V = 440 V, f = 60 Hz, p = 5.67% (fr = 252 Hz)
|
|||||
|
25
|
107
|
1.235
|
125
|
18
|
B44066D5025S441
|
|
50
|
215
|
0.617
|
210
|
25
|
B44066D5050S441
|
|
75
|
323
|
0.412
|
300
|
33
|
B44066D5075S441
|
|
100
|
431
|
0.309
|
400
|
47
|
B44066D5100S441
|
|
V = 440 V, f = 60 Hz, p = 7% (fr = 227 Hz)
|
|||||
|
25
|
106
|
1.55
|
100
|
16
|
B44066D7025S441
|
|
50
|
212
|
0.773
|
190
|
24
|
B44066D7050S441
|
|
75
|
318
|
0.515
|
235
|
34
|
B44066D7075S441
|
|
100
|
424
|
0.387
|
350
|
46
|
B44066D7100S441
|
|
V = 440 V, f = 60 Hz, p = 14% (fr = 162 Hz)
|
|||||
|
25
|
98
|
3.34
|
100
|
24
|
B44066D1425S441
|
|
50
|
196
|
1.67
|
240
|
35
|
B44066D1450S441
|
|
75
|
294
|
1.11
|
360
|
48
|
B44066D1475S441
|
|
100
|
392
|
0.836
|
450
|
52
|
B44066D1499S441
|
Комплектни кондензаторни уредби / устройства (ККУ):
Общи сведения
Предлаганите от фирма ”СТИМАР” ЕООД ККУ са във вид на изцяло оборудвани табла. Тяхната цел е да поддържат предварително зададен cos(phi) автоматично.
Типове компенсационни уредби
При изчислението на необходимата кондензаторна мощност и тип на уредбата, едно от най-важните условия е да се проверят нивата на хармониците по ток и по напрежение при всички възможни условия на натоварване.
Фирма СТИМАР предлага такъв вид измерване, като за целта притежава специализирани енергийни анализатори, които се монтират на обекта и записват за определено време в собствена памет всички електрически параметри на ел. системата.
Друго условие е да се вземе впредвид колко бързо променлив е товарът.
След направените изчисления, се избира сред следните типове кондензаторни устройства:
За стандартна компенсация
Ако хармониците са в рамките на допустимите нива: THD-I < 10% и THD-V < 3% , тогава се монтират стандартни / конвенционални устройства за компенсация на индуктивната енергия.
Таблата са с вградена шинна система, като след предварително уточнение, тя може да бъде монтирана както вляво, така и вдясно. В зависимост от изискванията, захранващият автомат има възможност да бъде вграден в таблото, а входът - отгоре или отдолу.
Реактирани ККУ
В днешно време използването на мощни нелинейни товари като UPS, софт-стартери за двигатели и други повлияват значително на общото хармонично изкривяване. Ако след измерването, нивата на хармониците са THD-I > 10% или THD-V > 3% , тогава е наложително използването на дроселирани кондензаторни устройства.
Специфичното тук е, че към всеки един кондензатор се свързва специално избран антирезонансен реактор, чиято цел е да защити кондензаторните батерии.
Динамична компенсация
Обекти с бързо променящи се товари като валцови мелници, преси, вятърни турбини, контейнерни кранове, асансьори и други изискват регулиране на реактивната мощност в рамките на ms (милисекунди). Тук конвенционалните компенсиращи системи не могат да свършат своята работа, поради необходимостта от изключителна динамика в реакциите на компонентите на ККУ-то. При такива обекти е наложително монтиране на динамична компенсация.
За разлика от стандартните капацитивни контактори, тук за превключване на кондензаторите се използват специално разработени тиристорни ключове и съответните аксесоари. Освен това и регулаторът е от тип Т (транзистори), който има възможност да подава сигнали за превключване на кондензаторните групи за изключително кратко време.
Инсталирана мощност
В зависимост от инсталираната мощност, ККУ могат да бъдат:
До 120 кVAr - стандартна компенсация
Уредбите с мощност до 120 кVAr обикновено се изработват в компактни шкафове за стенен монтаж
Компенсационните устройства с мощност от 150 до 400 kVAr представляват шкафове за стоящ монтаж, модулна конструкция, с възможност за последващо увеличаване на инсталираната мощност /до 400 kvar/.
При по-големи мощности се използват няколко шкафа, управлявани с един или иняколко регулатора
Конструкция на таблата
Монтаж
Външен и вътрешен монтаж.
Уредбите, които са предназначени за монтаж навън са специално изработени от поцинкована ламарина. Регулаторът е монтиран вътре в таблото
Начини на охлаждане
Охлаждането може да бъде естествено, чрез предвидени за целта вентилационни отвори или принудително, чрез вграден в шкафа вентилатор, управляван от регулатора BR6000.
Модулна конструкция
Нашите табла са модулна конструкция. На всеки отделен модул са монтирани кондензаторните батерии и контакторите, както и реакторите при дроселираните уредби.
Отделните модули са монтирани на достатъчно разстояние едно от друго, което прави подмяната на кондензаторните батерии изключително лесно.
Цвят
Стандартно таблата, които предлагаме са:
- прахово боядисани;
- цветът е RAL 7032
Галерия ККУ
Кондензаторни батерии | Силови кондензатори за ниско напрежение:
Premium quality, високотехнологичен кондензатор за стандартна и разстроена компенсация на конкурентни цени
Обща информация
Фирма EPCOS, Германия е световен лидер в производството и доставката на кондензаторни батерии. EPCOS (formerly Siemens), създателят на кондензатори с метализирано полипропиленово фолио положиха основните етапи за съвременната индустрия за силови кондензатори - това е добре документирано от многобройните патенти, които държат EPCOS (Siemens).
EPCOS доставя всички компоненти, осигуряващи най-съвременните инструменти и решения за всеки вид компенсация на реактивна мощност и филтриране на хармоници.
Три добре доказани технологии изграждат основите за различните фамилии кондензатори:
MKK:
Концентрични намотки, полипропиленово фолио, импрегнант - инертен газ
MKP/MPP:
Подредени намотки, полипропиленово фолио, импрегнант - биоразградима мека смола
MKV:
Двустранно метализирана хартия, диелектрик - полипропиленово фолио, с масло за импрегнант
От тези три технологии, Вие имате възможност да изберете подходящите кондензатори за всички браншове, приложения и цели:
- Индивидуална компенсация
- Групова компенсация
- Централна компенсация
- Смесена компенсация
- Динамична компенсация
- De-tuned harmonic filter
- Tuned harmonic filter
Изключително широката гама от кондензатори за компенсация на реактивната мощност ниско напрежение в индустрията ще подхожда перфектно на Вашите нужди за всяко специфично приложение:
MKV-capacitors: За приложения при наличие на високо съдържание на хармоници или висока околна температура.
Цени
Ако желаете да разберете цените или наличностите на кондензаторите, които предлагаме -изпратете Вашето запитване по e-mail или се обадете на посочените телефони в секция контакти.
Регулатори на реактивна мощност / енергия
Еднофази 6 и 12 канални, предназначени за управление на ККУ за стандартна, опция за динамична компенсация
Трифазно измерване и регулиране, 15 програмируеми канала за превключване на 1- или 3-фазни кондензатори
Регулаторът на cosφ действа като “мозъка” на кондензаторната уредба -ККУ. Неговата основна задача е да контролира предварително зададената стойност на cosφ: когато прагът на превключване се превиши, регулаторът ще включи или изключи някоя кондензаторна стъпка така, че да се достигне възможно най-близко до желаната стойност.
Регулаторът на cosφ серия BR6000, производство на фирма EPCOS AG, Германия е серия от новаторска и интелигентна концепция с висок брой ползи за клиента и удобни функции.
- Голям и мултифункционален LCD дисплей
- Раздвижено меню за манипулация (опростен език)
- Способност за самооптимизиране
- Функция за извикване на записани стойности
- Лесно инсталиране и поддръжка
- Инструмент за инсталиране в ел. табло
EPCOS предлага широка гама от регулатори на cosφ:
- BR604: 4 канален
- BR6000: 6 и 12 канален
- BR6000T: 6 и 12 канален за диманична компенсация (в комбинация с тиристорни модули серия TSM)
Продукти за компенсация на реактивна мощност (Енергия)
Написана от СТИМАР 1 ЕООДКомпенсация на реактивна мощност:
Ние предлагаме всичко, което е необходимо за компенсиране както на индуктивна, така и на капацитивна енергия. По отношение на напрежението, ние предлагаме продукти на страна НН и СрН.
Продукти за Ниско Напрежение:
Продукти за Средно Напрежение:
Услуги в сферата на компенсацията на реактивна енергия:
Регулатор на фактора на мощността cosφ серия BR6000
Написана от СТИМАР 1 ЕООД
Регулатор на фактора на мощността cosφ серия BR6000
| Тип | Описание | Код за поръчка |
|---|---|---|
| R6 | 6 канален | B44066R6006E230 |
| R12 | 12 стъпки / канала | B44066R6012E230 |
| HD-OLED R6 | 6-канален с HD-OLED дисплей | B44066R6506E230 |
| HD-OLED R12 | 12-стъпков HD-OLED дисплей | B44066R6512E230 |
| T6 | 6 стъпки за динамична компенсация | B44066R6106E230 |
Общи сведения
Регулаторите за коригиране на фактора на мощността cosφ при система ниско напрежение измерват актуалния фактор на мощността и включват или изключват кондензаторни батерии, за да се постигне определена желана стойност на cosφ.
Еднофазната електронна измервателна система измерва активната и реактивната компоненти на мрежата в непреженовия и токовия контур. Чрез тях се изчислява фазовото изместване между векторите на тока и напрежението и се сравнява с тези на зададения фактор на мощността. Ако има отклонения на фактора на мощността, регулаторът включва или изключва кондензаторни стъпала.
Регулаторът на фактора на мощността BR6000, който може на бъде 6 и 12 стъпков / канален е първият от новото поколение регулатори, обединяващи иновативни идеи и широк диапазон от функции.
Работата с него се базира на текстови препратки в меню, което се показва на дисплея. Неговите характеристики позволяват интуитивен начин на работа. Лесни за разбиране символи и текст на съответния език съчетават оперативност и ясни изображения.
Съществена част е опцията за контрол на последователността на свързване от потребителя в допълнение към сериите за интегриран контрол, която позволява регулаторът да се използва във всички мрежи за компенсация.Индикацията на различни фазни параметри, както и запазването на данни от работата на компенсиращото устройство позволяват анализ на грешките и системен мониторинг.Благодарение на всеобхватните функции на дисплея могат да бъдат заместени няколко аналогови уреда.
Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор
Видео
Основни характеристики
- Дисплей
- Широк и мултифункционален LCD дисплей (2х16 символа)
- Графичен и буквено-цифров
- LCD осветяване
- Интелигентен контрол
- Ясно и лесно за работа меню
- Способност за самостоятелна оптимизация на управлението
- Функция, позволяваща разглеждане на записаните стойности
- Четири-квадратно действие
- Широк измервателен диапазон на напрежението
- Мощен алармен изход
- Изобразяване на многобройни системни параметри
- Системно напрежение (VAC)
- Реактивна мощност (kVar)
- Активна мощност (kW)
- Честота
- Общо хармонично изкривяване на напрежение и ток
- Индивидуални хармоници до 19-ти
- Мониторинг на индивидуални капацитивни токове
- Привидна мощност (kVA)
- Привиден ток (A)
- Температура (°C)
- cosφ в реално време
- Зададен cosφ
- kVar стойност за достигане на зададения cosφ
- Програмиране на фиксирани стъпала и възможност за прескачане на отделни изходи
- 20 предварително програмирани съотношения между стъпалата със самооптимизираща се реакция на превключване
- Режим на ръчно/автоматично управление
- RS 232 и системен интерфейс
- Алармен изход
- Недостатъчна компенсация
- Прекомпенсация
- По-нисък ток
- По-висок ток
- По-висока температура
- Превишение на хармоници
- Програмируема прагова стойност
- Запазване на информация за вътрешни грешки
- Програмиране на 2-ро сигнално реле
- Записани стойности, които могат да бъдат показани
- Брой на включванията на контакторите
- Максимално напрежение, U (Vmax)
- Максимална реактивна мощност Q (kVar)
- Максимална стойност на хармоници
- Максимална активна мощност P (kW)
- Максимална привидна мощност S (kVA)
- Максимална достигната температура (°C)
- Време на работа на всички кондензатори
- Динамична компенсация на фактора на мощността (транзисторни изходи) - тиристорно превключване
Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор.
Технически характеристики
| Общи | |||
|---|---|---|---|
|
Тегло
|
1 кг.
|
||
|
Кутия
|
144 х 144 х 60мм
|
||
| Условия на околната среда | |||
|
Клас на напрежение
|
III
|
||
|
Степен на замърсяване
|
2
|
||
|
Работна температура
|
-10C° ÷ +70C°
|
||
|
Температура на съхранение
|
-20C° ÷ +75C°
|
||
|
Чувствителност към смущенията
|
EN55082-2.1995
|
||
|
Указания за безопасност
|
EN61010-1 03.1994+A2 05.1996 /
IEC1010-1 1990+A1 1992 |
||
|
Положение на монтаж
|
всяко
|
||
|
Клас на влажност
|
15% до 95% без конденз
|
||
|
Степен на защита
Лицева част Задна част |
IP54 според IEC529/DIN 40050 IP20 според IEC529/DIN 40050 |
||
|
Действие
|
|||
|
Захранващо напрежение
|
230VAC, 50 и 60Hz
|
||
|
Зададен cosφ
|
0.8 индуктивен - 0.8 капацитивен
|
||
|
Диапазон на времето за включване и за разреждане
|
1 - 12000 секунди
|
||
|
Брой на поредиците на съотношенията на стъпалата
|
- Превключване в зададена поредица
- Кръгово/линейно/ превключване - Самооптимизиращ се интелигентен начин на управление |
||
| Измерване | |||
|
Диапазон на измерваното напрежение
|
30÷300VAC фаза към нула
(50÷525V междуфазно) |
||
|
Основна честота
|
50 и 60 Hz
|
||
|
Измерване на ток
/токов трансформатор/ |
х/1 и х/5А
|
||
|
Минимален работен ток
|
40 mA
|
||
|
Максимален ток
|
5.3 A
|
||
|
Време на изключване на кондензаторни групи при отсъствие на измервателно напрежение
|
<15ms
|
||
|
Превключвателни изходи
|
|||
|
Релейни изходи
|
|||
|
Брой релета
|
6 и 12 стъпки
|
||
|
Напрежение на превключване/мощност
|
max. 250VAC, max. 1000W
|
||
|
Максимална честота на превключване
|
0.25Hz
|
||
|
Експлоатационен живот
|
|||
|
Механична част
|
>30x10 превключвания
|
||
|
Експлоатационен живот ел. част
|
>5х10 превключвания
(товар=200VA, cosφ=0.4) |
||
|
Реле за аларма
|
6 параметъра
|
||
Продукти:
Компенсация на реактивна мощност:
Ние предлагаме всичко необходимо в областта на компенсирането на реактивна енергия на страна Ниско и на Средно Напрежение.
- Консултации и одити в сферата на компенсация на реактивни мощности
- Динамична компенсация
- Компенсация на електрически мрежи с хармоници
- Изработка, доставка и монтаж на ККУ
- Реконструкция на съществуващи ККУ
Мълниезащита:
- Външна мълниезащита
- Въртешна мълниезащита
- Фундаментни заземители
- Предпазно облекло
- Софтуер и ръководство за проектиране на мълниезащита
Уреди за измерване параметрите на ел. мрежи:
- ElNet - LT
- VIP Multimeter
- ElNet - GR
- ElNet - PQ
- Многоканални електромери
- Софтуер и за анализ параметрите на ел. мрежите
Електронни части и компоненти:
- Индуктивности, ферити;
- разрядници, отводители на пренапрежение /арестери/, металоксидни варистори;
- керамични многослойни кондензатори, фолийни кондензатори, силови кондензатори, тантал-чип кондензатори;
- компоненти за електромагнитна съвместимост, ПАВ филтри;
- термистори;
- и др.
Светодиодни лампи на цокъл:
- Светодиодни лампи
Реактори за компенсация капацитивната мощност на дълги кабели 20 kV и на фотоволтаични централи
Общи сведения
Компенсиращите / шунтовите реактори нормално се използват в силови захранващи кабели и мрежи. Тези реактори са достъпни както в еднофазни, така и в трифазни конфигурации. Продуктовата гама покрива приложения в мрежи Ниско и Средно Напрежение до масимално напрежение 36kV.
- Трифазни шунтови реактори с мощности до 750 kVAr са достъпни за напрежения до 17,5 kV
- Реактори над 17.5 kV до 36kV обикновено са в еднофазен вариант...
- Еднофазни реактори са с мощност до 1000 kVAr. Материалът на намотките е Al лента или магн. проводник, зависейки от стойноста на тока, като се има в предвид, че изводите са направени принципно от мед.
Списък с обекти
За да свалите референтен лист на обекти, на които фирма СТИМАР ЕООД е монтирала реактори за компенсиране на реактивна (капацитивна) енергия натиснете тук.
 |
 |
 |
 |
|||
 |
© 2026 STIMAR 1 LTD
Начало | Каталози | Карта на сайта | Контакти
Website created & SEO by:
инж. Любомир Иванов
