Компенсация на реактивна мощност:

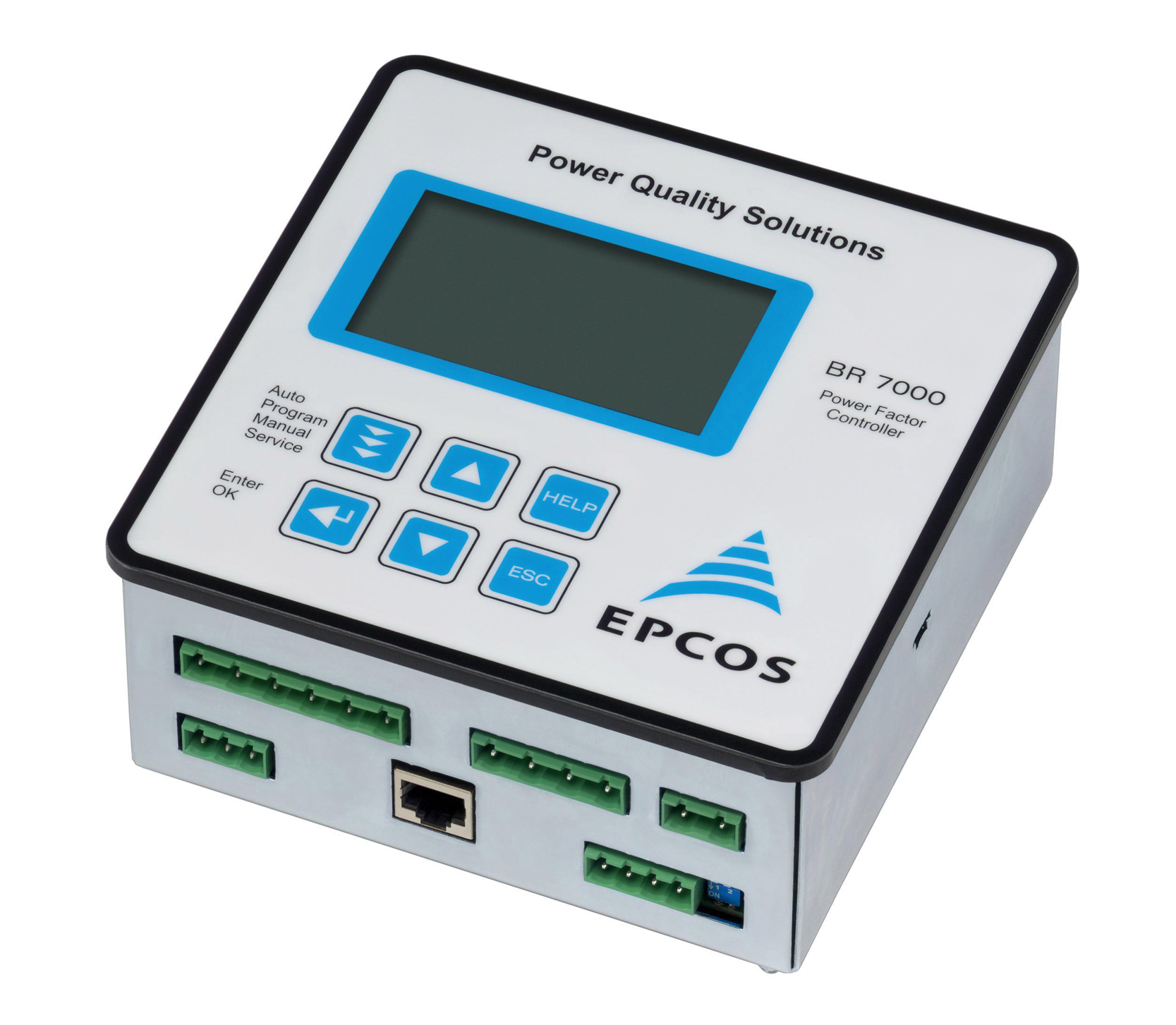

Регулатор на cosφ - BR7000

Код за поръчка:

Характеристики:

  • Трифазно измерване и регулиране
  • Превключващи релета, изработени за трифазна или еднофазна компенсация
  • Смесена трифазна и еднофазна компенсация
  • Има възможност да се използва като регулатор реактивна мощност и/или като измервателно устройство
  • Интелигентно контролиране
  • Удобно управляващо меню (на няколко езика)
  • Оптимизирана навигация в менютата, чрез бутон ESCAPE ESC) HELP-бутон, текст за интерактивна помощ (отнася се за отделните менюта)

Характеристики:

  • 3-фазно измерване на всички параметри на мрежата (напрежение, ток, реактивна мощност, активна мощност, пълна мощност, честота, хармоници до 31-ви, температура)
  • Показания и записване на максималните стойности, комутации и време на опериране
  • Показание на дата, време, операция
  • Показание на хармоници, както и стойностите на THD или за всеки хармоник във формата на стълбица
  • Режим на осцилоскоп за графично показание на цялостната осцилация (колебание) вкл. хармоници
  • Показания на измерените стойности - свободно програмируеми (дисплей - редактор)
  • Смяна големината н а шрифта: голям шрифт (max. 3 измерени стойности на дисплея)

Опериране:

  • Графичен дисплей 128 × 64 точки с max. 8 реда
  • Опростен потребителски интерфейс ; няколко езика
  • Самостоятелно обяснено и оптимизирано навигационно меню

Режими на опериране:

  • Автоматично инициализиране
  • Показание на дисплея и автоматично опериране (нормално регулиране)
  • Ръчно опериране
  • Тестово пускане
  • Сервизно опериране
  • Експертен режим

Регулиране:

  • Просто регулиране 3-фазно (3-фазни кондензатори), max. 15 превключващи изхода
  1. За 3-фазно измерване: регулирането става спрямо най-лошия cos φ или средна стойност
  2. За еднофазно измерване: 2 токови входа са допълнително достъпни за измерените токове на кондензатора
  • Еднофазно регулиране: max. 5 превключващи изхода за всяка фаза (3 · 5 превключващи изхода); всяка даза се регулира отделно. Еднофазните кондензатори са включени към неутралата
  • Смесено регулиране : например 3 · 3 еднофазни кондензатора на фаза (L-N) за балансиране и допълнително 6 изхода за нормални 3-фазни кондензатора
  • Самостоятелно регулиране на еднофазни кондензатори L-L (без неутрала)

Съобщения за грешка:

  • Превишаване на напрежение/недостатъчно напрежение/липса на напрежение
  • Превишаване на тока
  • Прекомпенсация / недостатъчна компенсация
  • Хармоници (превишено THD)
  • Превишаване на температурата
  • C-дефект (повреда на кондензатор)
  • Предупреждение за превключващи операции
  • Вътрешно предупредително съобщение със записване на времето
  • 1 реле за аларма
  • 1 свободно програмируемо реле
  • 1 реле за регулиране на вентилатор

Входове:

  • Оперативно напрежение: 110 … 230 V AC ±15 %
  • 3 входа за измервателно напрежение: 30 … 440 V AC (L-N) / 690 V AC (L-L)
  • 3 токови входа: X:1A / X:5A
  • 1 външен вход

Изходи:

  • 3 · 5 релейни изхода (БЕЗ контакт) като превключващи изхода
  • 3 релейни изхода (БЕЗ контакт) за съобщение/аларма/вентилатор
  • 2 независими изолирани интерфейса RS485

Интерфейси:

  • 2 независими, изолирани RS485 интерфейса
    Употреба
    - Като интерфейс за PC с Windows-Software BR7000-софтуер
    - Като системен интерфейс за свързване с други регулатори или разширение със допълнителни системи
    - Като интерфейс за специфична употреба на клиента

Особености:

  • Възможност за регулиране в зависимост от времето, чрез вграден таймер (например може да се контролира необходимият за достигане cosφ спрямо времето)
  • Възможност за настройка на втори параметър
  • Режим на осцилоскоп за графично показание на ток и напрежение – могат да се избират индивидуални фази
  • Показание на хармоници във формата на стълбици (трансформация на Фурие)
  • Бързо програмиране

Аксесоари: BR софтуер за PC

  • Връзка към RS485
  • Възможност за управление на няколко PF-регулатора
  • Удобни анализи на записаните стойности
  • Директна връзка към USB-портовете на PC чрез USB-адаптер
  • Windows XP и по-нагоре

Аксесоари: BR софтуер за PC


Настройка на устройствата и визуализация
PF регулатор BR7000
Показание на дисплея и записване на параметрите на мрежата

Техническа информация

Тип BR7000
Оперативно напрежение 110 ... 230 V AC ±15%, 50/60 Hz
Измервателно напрежение (3-фазно) 3 · 30 … 440 V AC (L-N), 50/60 Hz
Измервателен ток (3-фазен) 3 · X: 5A / X:1A избираемо
Консумирана мощност < 3 VA (с активирани 15 релета)
Чувствителност 50 mA / 10 mA
Превключващи изходи
Релейни изходи за кондензаторни разширения 15 релета, свободно програмируеми за превключване на 1-
или 3-фазни кондензатори
Релета за аларма 1
Програмируеми релета за съобщения 1
Релета за вентилатор 1
Превключваща мощност на релетата 250 V AC, 1000 W
Брой на активните изходи програмируемо
Опериране и показание на дисплея напълно осветен графичен дисплей 128 × 64 пиксела
Езици на менюто D / E / ES / F / RU / TR
Брой на стъпките на регулиране 20
Свободно редактируеми стъпки на регулиране 1 чрез редактор
Регулиране регулиране на всяка фаза (L-N ) и ( L-L)
Режими на опериране 1- фазно: до 3 · 5 еднофазни кондензатори
3- фазно: до 15 трифазни кондензатори
смесен режим: за балансиране и компенсиране
Принцип на регулиране последователно превключване, кръгово превключване,
режим на самостоятелно оптимизирано интелигентно превключване
  4-квадрантно опериране
Автоматично оптимизиране възможно
Измерване на тока вътре в кондензатора възможно
необходим cosφ 0.3 ind ... 0.3 cap регулируем
2-ри необходим cosφ 0.3 ind ... 0.3 cap регулируем
Време на включване избираемо от 1 sec до 20 min
Време на изключване избираемо от 1 sec до 20 min
Време на разреждане избираемо от 1 sec до 20 min
Вътрешен часовник/няколко таймера да
Ръчно опериране да
Фиксирани стъпала/пропускане на стъпала програмируемо
Съобщение за нулево напрежение стандартно
Показания/Функции на дисплея
Показание на параметрите на мрежата
Като реална стойност/в %/като графика
3- фазни
cos φ, V, I, f, Q, P, S, ΔQ, THD-V, THD-I
Голям дисплей на 3 параметъра на мрежата избор в меню "редактор на дисплея"
Режим осцилоскоп възможно
Точност ток/напрежение: 1%
активна, реактивна, пълна мощност: 2%
Вградена помощна функция зависи от контекста, разясняващ текст
Запаметяваща функция
Запаметяване на максимални стойности
Запаметяване на минимални стойности
напрежение, ток, активна, реактивна и пълна мощност, температура, THD-V, THD-I,
напрежение
Запаметяване на превключващи операции всеки изход, възможно по отделно пренастройване
Запаметяване на времето на опериране всеки кондензатор, възможно по отделно пренастройване
Запаметяване на грешки грешката се регистрира в разясняващ текст със записано време
Мониторинг на температурата автоматично изключване на стъпки
Обхват на измерване на температурата –30 … 100 °C
Интерфейс 2 независими, изолирани интерфейса
RS485 (MODBUS RTU, системен интерфейс)
Измерване на мрежата-, анализиране- и софтуер за параметризиране за PC, включен в доставката
Външни изходи 230 V AC, изолирани
2. cosφ необходим за достигане чрез външен вход или чрез събитие
Корпус монтиране в табло
DIN 43 700, 144 × 144 × 60 mm
Тегло 1 kg
Оперативна околна температура –20 … +60 °C
Клас на защита според DIN 40 050 отпред: IP54, отзад: IP20
Стандарт за безопасност IEC 61010-1:2001, EN61010-1:2001
Устойчивост на смущения EN50082-1:1995
Устойчивост на ЕМС IEC61000-4-2:8kV
IEC61000-4-4:4kV


Съществена част е опцията за контрол на последователността на свързване от потребителя в допълнение към сериите за интегриран контрол, която позволява регулаторът да се използва във всички мрежи за компенсация.Индикацията на различни фазни параметри, както и запазването на данни от работата на компенсиращото устройство позволяват анализ на  грешките и системен мониторинг.Благодарение на всеобхватните функции на дисплея могат да бъдат заместени няколко аналогови уреда.

Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор

Основни характеристики

  • Дисплей
  1. Широк и мултифункционален LCD дисплей (2х16 символа)
  2. Графичен и буквено-цифров
  3. LCD осветяване
  • Интелигентен контрол
  • Ясно и лесно за работа меню
  • Способност за самостоятелна оптимизация на управлението
  • Функция, позволяваща разглеждане на записаните стойности
  • Четири-квадратно действие
  • Широк измервателен диапазон на напрежението
  • Мощен алармен изход
  • Изобразяване на многобройни системни параметри
  1. Системно напрежение (VAC)
  2. Реактивна мощност (kVar)
  3. Активна мощност (kW)
  4. Честота
  5. Общо хармонично изкривяване на напрежение и ток
  6. Индивидуални хармоници до 19-ти
  7. Мониторинг на индивидуални капацитивни токове
  8. Привидна мощност (kVA)
  9. Привиден ток (A)
  10. Температура (°C)
  11. cosφ в реално време
  12. Зададен cosφ
  13. kVar стойност за достигане на зададения cosφ
  • Програмиране на фиксирани стъпала и възможност за прескачане на отделни изходи
  • 20 предварително програмирани съотношения между стъпалата със самооптимизираща се реакция на превключване
  • Режим на ръчно/автоматично управление
  • RS 232 и системен интерфейс
  • Алармен изход
  1. Недостатъчна компенсация
  2. Прекомпенсация
  3. По-нисък ток
  4. По-висок ток
  5. По-висока температура
  6. Превишение на хармоници
  7. Програмируема прагова стойност
  8. Запазване на информация за вътрешни грешки
  9. Програмиране на 2-ро сигнално реле
  • Записани стойности, които могат да бъдат показани
  1. Брой на включванията на контакторите
  2. Максимално напрежение, U (Vmax)
  3. Максимална реактивна мощност Q (kVar)
  4. Максимална стойност на хармоници
  5. Максимална активна мощност P (kW)
  6. Максимална привидна мощност S (kVA)
  7. Максимална достигната температура (°C)
  8. Време на работа на всички кондензатори
  • Динамична компенсация на фактора на мощността (транзисторни изходи) - тиристорно превключване

Регулаторът е предназначен за стандартно оперативно напрежение от 230 VAC (L-N), измервателно напрежение 30÷300 VAC (L-N) 50/60Hz и измервателен ток 5A или 1A (програмируем).При други оперативни напрежения е необходим напреженов трансформатор.

Технически характеристики

Общи
Тегло
1 кг.
Кутия
144 х 144 х 60мм
Условия на околната среда
Клас на напрежение
III
Степен на замърсяване
2
Работна температура
-10C° ÷ +70C°
Температура на съхранение
-20C° ÷  +75
Чувствителност към смущенията
EN55082-2.1995
Указания за безопасност
EN61010-1 03.1994+A2 05.1996 /
IEC1010-1 1990+A1 1992
Положение на монтаж
всяко
Клас на влажност
15% до 95% без конденз
Степен на защита
Лицева част
Задна част

IP54 според IEC529/DIN 40050
IP20 според IEC529/DIN 40050
Действие
Захранващо напрежение
230VAC, 50 и 60Hz
Зададен cosφ
0.8 индуктивен - 0.8 капацитивен
Диапазон  на времето за включване и за разреждане
1 - 12000 секунди
Брой на поредиците на съотношенията на стъпалата
-Превключване в зададена поредица
-Кръгово/линейно/ превключване
-Самооптимизиращ се интелигентен начин на управление
Измерване
Диапазон на измерваното напрежение
30÷300VAC фаза към нула
(50÷525V междуфазно)
Основна честота
50 и 60 Hz
Измерване на ток
/токов трансформатор/
х/1 и х/5А
Минимален работен ток
40 mA
Максимален ток
5.3 A
Време на изключване на кондензаторни групи при отсъствие на измервателно напрежение
<15ms
Превключвателни изходи
Релейни изходи
Брой релета
6 и 12 стъпки
Напрежение на превключване/мощност
max. 250VAC, max. 1000W
Максимална честота на превключване
0.25Hz
Експлоатационен живот
Механична част
>30x10 превключвания
Експлоатационен живот ел. част
>5х10 превключвания
(товар=200VA, cosφ=0.4)
Реле за аларма
6 параметъра
